Bojler w domu z fotowoltaiką i pompą ciepła: kompletny przewodnik po konfiguracji systemu CWU

Dlaczego konfiguracja bojlera przy fotowoltaice i pompie ciepła jest tak ważna

W domu z fotowoltaiką i pompą ciepła najwięcej uwagi zwykle poświęca się ogrzewaniu i produkcji prądu, a ciepła woda użytkowa traktowana jest jako dodatek. Tymczasem system CWU potrafi zjeść od 20 do nawet 40% całkowitego zużycia energii, szczególnie w dobrze ocieplonym domu, gdzie zapotrzebowanie na ogrzewanie jest już niewielkie. To oznacza, że źle dobrany lub źle skonfigurowany bojler potrafi zniwelować sporą część zysków z fotowoltaiki.

Różnica między systemem CWU, który „jakoś działa”, a systemem faktycznie zoptymalizowanym, to w praktyce kilka kluczowych elementów: dobrana pojemność zasobnika, prawidłowe ustawienia temperatur, histereza i harmonogramy grzania oraz czytelny podział ról między pompą ciepła a grzałką elektryczną zasilaną z PV. Przy poprawnej konfiguracji użytkownik ma komfort ciepłej wody zawsze, gdy jej potrzebuje, a pompa ciepła nie „męczy się” z niepotrzebnie wysokimi temperaturami.

Domownicy oczekują zwykle dwóch rzeczy: niskich rachunków i pełnej wygody korzystania z ciepłej wody – bez czekania i bez „loterii” przy wieczornym prysznicu. Te dwa cele często wchodzą w konflikt, szczególnie gdy harmonogramy pompy ciepła i produkcji z fotowoltaiki są źle zgrane. Przykładowo, grzanie CWU nocą tanim prądem z taryfy G12 może być sprzeczne z chęcią maksymalnego zużycia energii z PV w dzień. Z kolei wymuszenie grzania tylko w godzinach słonecznych może powodować braki ciepłej wody w pochmurne dni przy zbyt małym zasobniku.

Do typowych konfliktów między pompą ciepła, fotowoltaiką i bojlerem należą:

• Priorytet CWU vs. ogrzewanie – pompa ciepła przerywa pracę na ogrzewanie domu, aby nagrzać zasobnik. Przy złych ustawieniach może to powodować wychładzanie budynku w mroźne dni.
• Godziny pracy a produkcja z PV – bojler nagrzewa wodę wtedy, gdy prądu z fotowoltaiki jest mało, a w szczycie uzysku z paneli stoi wyłączony.
• Zbyt wysoka temperatura CWU – wymuszanie np. 55–60°C „na co dzień” w zasobniku, co obniża sprawność pompy ciepła (COP) i podnosi rachunki.
• Brak jasnego podziału ról – pompa ciepła i grzałka prześcigają się w grzaniu zasobnika, powodując częste przełączenia i chaotyczną pracę.

Świadome zaprojektowanie i ustawienie całego układu CWU z bojlerem, pompą ciepła i fotowoltaiką pozwala z tych konfliktów wyjść. Ostateczny cel jest prosty: pompa ciepła pracuje w swoim optymalnym zakresie temperatur, fotowoltaika „ładuje” bojler wtedy, gdy słońce świeci, a użytkownik nie zastanawia się, czy starczy mu ciepłej wody na wieczór.

Podstawy – jak działa bojler, zasobnik CWU i pompa ciepła

Bojler elektryczny, zasobnik z wężownicą, podgrzewacz przepływowy – czym się różnią

Pod pojęciem „bojler” kryje się kilka zupełnie różnych urządzeń. Dla domu z fotowoltaiką i pompą ciepła kluczowe jest odróżnienie klasycznego bojlera elektrycznego od zasobnika CWU z wężownicą.

Bojler elektryczny (pojemnościowy podgrzewacz wody) to izolowany zbiornik z zamontowaną wewnątrz grzałką elektryczną oraz zazwyczaj anodą magnezową i termostatem. Grzałka nagrzewa wodę bezpośrednio, jak w czajniku elektrycznym, tylko wolniej i z lepszą izolacją. Takie urządzenie jest proste, niezawodne i tanie w zakupie, ale cała energia idzie z prądu – bez żadnej „dźwigni” w postaci COP pompy ciepła.

Zasobnik z wężownicą (zasobnik CWU) to także zbiornik wody, jednak bez głównej grzałki jako źródła ciepła. W środku znajduje się wężownica (rura w rurze), przez którą przepływa czynnik grzewczy z pompy ciepła lub innego źródła (np. kotła gazowego). Woda w zasobniku jest ogrzewana pośrednio przez ścianki wężownicy. W większości nowoczesnych zasobników stosuje się także grzałkę elektryczną jako dodatkową opcję – np. do wykorzystania energii z fotowoltaiki lub okazjonalnej dezynfekcji.

Podgrzewacz przepływowy to zupełnie inne rozwiązanie: nie ma zbiornika, woda płynie przez urządzenie i jest ogrzewana „w locie” przez grzałki elektryczne lub palnik gazowy. Do systemów z pompą ciepła i fotowoltaiką stosuje się je rzadziej jako główne źródło CWU, bo trudniej powiązać je z magazynowaniem energii z PV. Częściej mogą pełnić rolę dodatkowego punktowego dogrzewacza (np. w kuchni oddalonej od głównego zasobnika).

Budowa zasobnika CWU – kluczowe elementy

Typowy zasobnik CWU współpracujący z pompą ciepła składa się z kilku istotnych części:

• Zbiornik główny – stalowy, emaliowany lub wykonany ze stali nierdzewnej, z izolacją termiczną ograniczającą straty ciepła.
• Wężownica – wymiennik ciepła wewnątrz zbiornika, przez który przepływa czynnik z pompy ciepła. Rozmiar i powierzchnia wężownicy wpływają na to, jak szybko można nagrzać wodę.
• Anoda magnezowa lub tytanowa – zabezpiecza zbiornik przed korozją. W praktyce wymaga okresowej kontroli i wymiany (w przypadku anody magnezowej).
• Grzałka elektryczna – montowana najczęściej w górnej części zbiornika. Może pełnić funkcję rezerwową (np. przy awarii pompy ciepła) lub aktywnie wykorzystywać nadwyżki z fotowoltaiki.
• Czujnik temperatury – jeden lub kilka, montowanych w tulejach pomiarowych w zbiorniku. To od odczytu tych czujników zależy sterowanie pracą pompy ciepła i ewentualnie grzałki.

Różnica między klasycznym bojlerem elektrycznym a zasobnikiem dedykowanym do pompy ciepła tkwi właśnie w wężownicy i powierzchni wymiany ciepła. Zasobnik do pompy ciepła ma zwykle większą i wydajniejszą wężownicę, przystosowaną do pracy z niższą temperaturą zasilania (ok. 45–55°C), co jest standardem dla pomp ciepła.

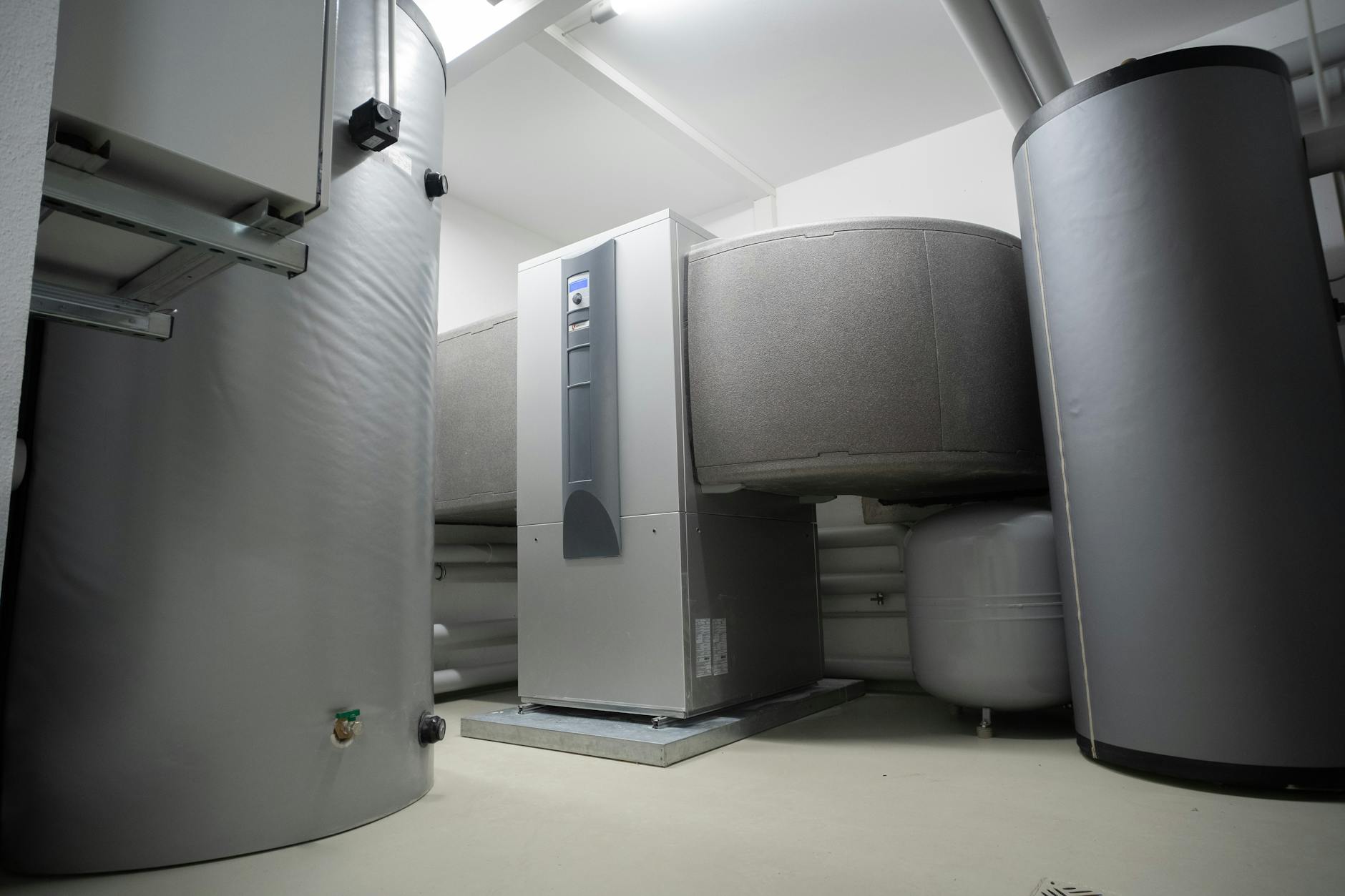

Jak pompa ciepła współpracuje z zasobnikiem CWU

Pompa ciepła, pracując dla CWU, działa podobnie jak przy ogrzewaniu domu, jednak z wyższą temperaturą zasilania i często z innymi priorytetami. Parametrem, który od razu odbija się na rachunkach, jest COP (Coefficient of Performance) – stosunek oddanego ciepła do pobranej energii elektrycznej. Im wyższa temperatura, do jakiej pompa musi podnieść wodę, tym COP spada.

Przykładowo, pompa ciepła pracująca dla ogrzewania podłogowego z zasilaniem rzędu 30–35°C osiąga COP wyraźnie wyższy niż przy zasilaniu zasobnika CWU na poziomie 50–55°C. Dlatego ustawienie zbyt wysokiej temperatury CWU na co dzień jest prostą drogą do pogorszenia ekonomiki całego systemu.

Standardowo sterownik pompy ciepła mierzy temperaturę w zasobniku przez czujnik zanurzeniowy. Gdy temperatura na czujniku spada poniżej dolnej granicy (ustawiona wartość zadana minus histereza), pompa przełącza się w tryb grzania CWU. Oznacza to m.in.:

• zamknięcie zaworu trójdrogowego (odcięcie ogrzewania domu),
• skierowanie całej mocy na wężownicę zasobnika,
• pracę do osiągnięcia zadanej temperatury (górny próg).

Grzałka elektryczna w zasobniku zwykle ma dwie role: rezerwową (gdy pompa ciepła nie wyrabia, np. przy bardzo niskich temperaturach zewnętrznych) oraz higieniczną (okazjonalne podniesienie temperatury do poziomu likwidującego bakterie legionella). W domach z fotowoltaiką grzałka coraz częściej pełni też rolę magazynu energii elektrycznej – nagrzewa wodę wtedy, gdy na dachu jest nadwyżka produkcji.

Rodzaje konfiguracji CWU w domu z fotowoltaiką i pompą ciepła

Jeden zasobnik z wężownicą do pompy + grzałka zasilana z PV

To rozwiązanie, które najczęściej uznaje się za najbardziej uniwersalne i przyszłościowe. Mamy jeden większy zasobnik CWU z:

• wężownicą podłączoną do pompy ciepła,
• wbudowaną grzałką elektryczną,
• odpowiednio podłączonym czujnikiem temperatury do sterownika pompy.

Pompa ciepła odpowiada za podstawowe, codzienne grzanie zasobnika do umiarkowanej temperatury (np. 45–50°C). Grzałka natomiast może być sterowana niezależnie – albo przez sterownik pompy (jako wsparcie), albo przez osobny regulator, np. sterownik nadwyżek z fotowoltaiki. W drugim wariancie grzałka załącza się wyłącznie wtedy, gdy instalacja PV produkuje więcej energii, niż dom aktualnie zużywa.

Zalety takiego podejścia:

• Jeden zbiornik zamiast dwóch – mniej miejsca, prostsza hydraulika.
• Dobre wykorzystanie COP pompy ciepła do codziennego grzania do podstawowej temperatury.
• Możliwość „dobicia” temperatury grzałką w słoneczne dni, gdy fotowoltaika ma duży uzysk.
• Elastyczność – przy awarii jednego źródła drugie nadal zapewni CWU.

Minusem bywa bardziej skomplikowane sterowanie. Trzeba tak dobrać progi załączania, aby pompa ciepła i grzałka nie wchodziły sobie w drogę. Dobrą praktyką jest np. ustawienie maksymalnej temperatury CWU dla pompy ciepła na poziomie 45–50°C, a dla grzałki – wyżej, np. 55–60°C, przy załączaniu wyłącznie przy nadwyżce z PV lub w trybie antylegionella.

Oddzielny bojler elektryczny tylko pod PV vs. zasobnik do pompy ciepła

Druga popularna konfiguracja to dwa niezależne zbiorniki:

• zasobnik CWU obsługiwany przez pompę ciepła (wężownica),
• osobny bojler elektryczny, ustawiony często jako „magazyn PV”.

Takie podejście pojawia się szczególnie w modernizacjach, gdy w domu był już stary bojler elektryczny, a inwestor dołożył pompę ciepła i fotowoltaikę. Zamiast wymieniać zasobnik, wykorzystuje się dotychczasowy bojler jako obiegowy lub pomocniczy.

Zalety posiadania dwóch zbiorników:

• Duża elastyczność sterowania – można np. zasobnik do pompy ciepła utrzymywać na niższej temperaturze, a bojler PV dogrzewać do wyższej tylko w słoneczne dni.
• Możliwość rozdzielenia obiegów – np. bojler PV zasila tylko kuchnię lub łazienkę na piętrze.
• Użycie istniejącej instalacji – mniejszy koszt modernizacji, gdy niczego nie demontujemy.

Wadą jest natomiast:

• większa złożoność hydrauliki – trzeba sensownie powiązać lub rozdzielić obie instalacje CWU,
• dodatkowe straty postojowe – dwa zbiorniki oznaczają dwa źródła strat ciepła,
• wyższy koszt inwestycji – jeśli drugi bojler trzeba dopiero kupić.

Ten wariant sprawdza się głównie tam, gdzie miejsca nie brakuje, a układ CWU jest rozległy (np. kilka łazienek, kuchnia w osobnym skrzydle budynku). Jeśli układ jest kompaktowy, a dom jest nowy, zdecydowanie wygodniej jest czytelnie skonfigurować jeden duży zasobnik z pompą ciepła i grzałką.

Zasobnik biwalentny – kiedy ma sens

Zasobnik biwalentny to zbiornik z dwoma wężownicami, przystosowany do pracy z dwoma niezależnymi źródłami ciepła, np.:

• pompa ciepła + kocioł gazowy,
• pompa ciepła + kocioł na pellet lub drewno,
• pompa ciepła + kolektory słoneczne (solary).

Zasobnik biwalentny z grzałką – czy to ma sens przy fotowoltaice

W wersji rozbudowanej zasobnik biwalentny może mieć dodatkowo wspawaną grzałkę elektryczną. Oznacza to, że w jednym zbiorniku spotykają się aż trzy źródła:

• dolna wężownica – np. kolektory słoneczne lub kocioł na paliwo stałe,
• górna wężownica – pompa ciepła lub kocioł gazowy,
• grzałka elektryczna – podłączona do instalacji PV.

Taki „kombajn” ma sens przede wszystkim tam, gdzie:

• istnieje drugie źródło ciepła, którego nie chcemy likwidować (np. kocioł na drewno),
• instalacja CWU jest rozbudowana i zapotrzebowanie na ciepłą wodę bywa zmienne,
• dom ma już kolektory słoneczne, a doszła też pompa ciepła i fotowoltaika.

Korzyścią jest maksymalna elastyczność. W sezonie grzewczym wodę może dogrzewać kocioł, poza sezonem – sama pompa ciepła z pomocą PV. Jeśli pojawi się nadwyżka produkcji z fotowoltaiki, grzałka podnosi temperaturę w górnej części zasobnika. Minusem staje się rozbudowane sterowanie: trzeba jasno określić, które źródło ma priorytet i kiedy. Bez czytelnej logiki system potrafi pracować chaotycznie, a koszty rosną bez proporcjonalnych korzyści.

Bufor + zasobnik CWU vs. zasobnik kombinowany

W instalacjach z pompą ciepła często pojawia się też pytanie o bufor ciepła. Przy fotowoltaice i CWU mamy dwa podejścia:

• Oddzielny bufor CO + klasyczny zasobnik CWU – bardziej modularne rozwiązanie,
• Zasobnik kombinowany (zbiornik w zbiorniku) – CWU w środku, woda grzewcza CO wokół.

W domu jednorodzinnym z umiarkowanym zapotrzebowaniem na CWU zwykle lepiej wypada oddzielny zasobnik CWU. Łatwiej dobrać pojemność niezależnie od potrzeb grzewczych, a grzałka w CWU może w pełni wykorzystać nadwyżki z PV. Zasobnik kombinowany ma sens raczej tam, gdzie instalacja CO wymaga dużego bufora (np. kocioł na paliwo stałe), a miejsca na dwa duże zbiorniki brakuje.

Dobór pojemności bojlera i mocy grzewczej do realnych potrzeb

Jak oszacować zużycie ciepłej wody w praktyce

Schematyczne przeliczniki (np. 40–50 litrów na osobę na dobę) są tylko punktem startu. Rzeczywiste zapotrzebowanie mocno zależy od stylu życia domowników. Dwie rodziny o tej samej liczbie osób mogą używać zupełnie różnych ilości CWU.

Najczęściej stosuje się trzy poziomy „zużycia dziennego” na osobę:

• niski – ok. 25–35 litrów (krótkie prysznice, rzadkie kąpiele w wannie, zmywarka w kuchni),
• średni – ok. 40–60 litrów (standardowe użytkowanie, kilka pryszniców dziennie w domu),
• wysoki – 70 litrów i więcej (wanna używana regularnie, duża liczba domowników, częste korzystanie z CWU do prac porządkowych).

Przy czteroosobowej rodzinie oznacza to typowy zakres od ~120 do nawet ~250 litrów ciepłej wody na dobę. Dla fotowoltaiki ważny jest nie tylko dzienny wolumen, ale kiedy dokładnie woda jest pobierana. Jeśli większość zużycia przypada wieczorem, zasobnik musi mieć pojemność i temperaturę zdolną „przenieść” energię ze słonecznego popołudnia na wieczór i poranek.

Pojemność zasobnika a komfort i współpraca z PV

W systemie z pompą ciepła i fotowoltaiką zasobnik CWU pełni de facto rolę magazynu energii. Zbyt mały zbiornik powoduje częste dogrzewanie, czasem gazem lub grzałką w godzinach bez słońca. Zbyt duży – generuje niepotrzebne straty postojowe i wyższy koszt inwestycji.

Orientacyjne zakresy pojemności zasobnika przy pompie ciepła:

• 2 osoby – 150–200 l,
• 3–4 osoby – 200–300 l,
• 5 i więcej osób – 300–400 l, czasem dwa mniejsze połączone hydraulicznie.

Jeśli na dachu jest relatywnie duża fotowoltaika w stosunku do zużycia, można świadomie iść w stronę większego zasobnika, aby mieć „bufor” na ciepłą wodę w słoneczne dni. Dobrze sprawdza się podejście: pompa ciepła grzeje wodę do komfortowej temperatury (np. 45–48°C), a grzałka PV okresowo „podciąga” ją wyżej (55–60°C), gdy pojawia się nadprodukcja.

Dobór mocy pompy ciepła i grzałki dla CWU

Pompa ciepła zazwyczaj jest dobierana pod ogrzewanie domu, nie pod CWU. Dla ciepłej wody liczy się czas, w jakim jest w stanie dogrzać zasobnik po większym poborze. W praktyce dla domu jednorodzinnego przyjmuje się, że pompa ciepła powinna być w stanie podnieść temperaturę całego zasobnika o ok. 30°C w ciągu kilku godzin.

Jeżeli pompa ma wyraźnie mniejszą moc, system staje się bardziej wrażliwy na „szczyty” poboru (np. kilka pryszniców pod rząd). Pomaga wtedy:

• nieco większy zasobnik,
• wspomaganie grzałką przy dużych poborach lub bardzo zimnej wodzie zasilającej,
• rozsądne ustawienia priorytetu CWU.

Grzałka elektryczna w typowych zasobnikach ma moc 1,5–3 kW, choć w większych zbiornikach przy PV stosuje się też 4,5–6 kW. Wybór zależy od dwóch rzeczy:

• mocy przyłączeniowej budynku – zbyt mocna grzałka może powodować przekroczenia,
• wielkości instalacji PV – gdy instalacja ma niewielką moc szczytową, duża grzałka i tak rzadko będzie pracować z pełną mocą.

Przykład z praktyki: dom 4-osobowy, fotowoltaika 6 kWp, pompa ciepła powietrzna 8 kW. Zasobnik 250–300 litrów z grzałką 3 kW w zupełności wystarcza, by w słoneczne dni „pochłonąć” nadwyżki i zbudować zapas CWU na wieczór.

Mały zasobnik + częstsze dogrzewanie vs. duży zasobnik + rzadkie cykle

Wybór między mniejszym a większym zbiornikiem to typowy kompromis:

• mniejszy zasobnik – mniejsze straty postojowe, niższa cena, ale częstsze uruchamianie pompy lub grzałki,
• większy zasobnik – więcej energii „zmagazynowanej”, lepsze wykorzystanie nadwyżek z PV, ale wyższe straty ciepła i koszt zakupu.

Jeśli domownicy pracują poza domem i główny pobór przypada na wieczór, większy zbiornik lepiej wpisuje się w profil PV. Z kolei w małym mieszkaniu lub przy niskim zużyciu CWU (np. 2 osoby, głównie prysznic) nadmierne przewymiarowanie zasobnika ma sens tylko wtedy, gdy na dachu jest naprawdę duża fotowoltaika i kluczowe jest zagospodarowanie nadwyżek.

Współpraca bojlera z pompą ciepła – tryby pracy i priorytety

Priorytet CWU względem ogrzewania domu

Większość sterowników pomp ciepła oferuje kilka wariantów priorytetu:

• twardy priorytet CWU – podczas grzania bojlera ogrzewanie CO jest całkowicie wyłączone,
• priorytet miękki – CO jest ograniczone, ale nie wyłączone w 100%,
• brak priorytetu – pompa rozdziela moc między CO a CWU (rzadziej spotykane, zależne od modelu urządzenia).

Przy domu dobrze ocieplonym, z ogrzewaniem płaszczyznowym, twardy priorytet CWU sprawdza się najlepiej. Dogrzanie zasobnika zwykle trwa stosunkowo krótko, a budynek ma dużą bezwładność cieplną. Zyskujemy wtedy szybsze nagrzanie CWU i mniej taktowania urządzenia.

W starszych domach, gdzie instalacja CO pracuje na wyższych temperaturach, momentowe wyłączenie ogrzewania bywa odczuwalne. Tam częściej stosuje się kompromisowy priorytet miękki, tak aby w czasie intensywnego dogrzewania zasobnika temperatura w domu nie spadała zbyt mocno.

Tryb „komfortowy” vs. „ekonomiczny” dla CWU

W wielu pompach ciepła można ustawić osobne profile temperatury dla CWU:

• komfortowy – wyższa temperatura wody (np. 50–55°C), rzadziej odczuwa się spadki temperatury przy dużym poborze,
• ekonomiczny – niższa temperatura (np. 42–47°C), wyższy COP i mniejsze straty postojowe.

W domu z fotowoltaiką dobrze sprawdza się rozwiązanie mieszane: pompa ciepła pracuje głównie w trybie ekonomicznym, a podbicie temperatury do poziomu komfortowego następuje z pomocą grzałki w czasie nadprodukcji z PV. Z jednej strony ogranicza się ciągłe utrzymywanie wysokiej temperatury, z drugiej domownicy mają „komfortowy zapas” ciepłej wody wieczorem.

Harmonogram grzania CWU a produkcja z fotowoltaiki

Bez integracji z fotowoltaiką sterownik pompy ciepła grzeje zasobnik wtedy, gdy temperatura spadnie poniżej zadanej. Można jednak wykorzystać proste harmonogramy, żeby lepiej „trafić” w godziny produkcji PV.

Przykładowy układ dnia:

• poranek – pompa ciepła dogrzewa wodę do minimalnie akceptowalnej temperatury (np. 42–45°C),
• południe / wczesne popołudnie – jeśli jest słońce, grzałka podnosi temperaturę do 55–60°C,
• wieczór – pompa ciepła może mieć obniżony priorytet CWU, aby nie włączała się za każdym lekkim spadkiem temperatury.

W bardziej zaawansowanych instalacjach zamiast sztywnych godzin stosuje się sterowniki nadwyżek, które analizują chwilowy eksport do sieci i włączają grzałkę dopiero przy faktycznej nadprodukcji. Pompa ciepła pozostaje „głównym” źródłem CWU, a grzałka jedynie odbiera nadwyżki.

Temperatura zadana CWU vs. higiena instalacji (legionella)

Ryzyko rozwoju bakterii legionella sprawia, że w typowych zaleceniach producenci wskazują okresowe podniesienie temperatury w zasobniku do ok. 60°C. Z punktu widzenia pompy ciepła nie jest korzystne utrzymywanie tak wysokiej temperatury codziennie – COP spada, a sprężarka pracuje w mniej korzystnym punkcie.

Stosuje się więc dwa poziomy temperatury:

• codzienny poziom roboczy – np. 45–50°C, ustawiany na sterowniku pompy ciepła,
• okresowy poziom dezynfekcji – 60°C (czasem 65°C), osiągany za pomocą grzałki raz na 1–2 tygodnie.

Jeżeli w instalacji jest fotowoltaika, sensowne jest ustawienie cyklu antylegionella w oknie słonecznym (np. w południe w soboty), tak żeby większość energii na podniesienie temperatury pochodziła z PV. W wielu sterownikach można wskazać zarówno dzień tygodnia, jak i godzinę startu dezynfekcji.

Ochrona pompy ciepła przed zbyt wysoką temperaturą w zasobniku

Nie każdy model pompy ciepła komfortowo pracuje z temperaturą CWU powyżej 55°C. Przy zasobniku z dodatkową grzałką bardzo ważne jest, aby czujnik temperatury CWU podłączony do pompy był umieszczony na właściwej wysokości. Jeżeli czujnik „widzi” tylko dolną, chłodniejszą część zasobnika, a grzałka maksymalnie nagrzewa górną strefę, łatwo o sytuację, w której:

• dla sterownika pompy CWU wygląda na „niedogrzaną”,
• a realnie górna część zbiornika ma już ponad 60°C.

Skutkuje to obniżonym COP, niepotrzebną pracą sprężarki i gorszym komfortem regulacji. Rozsądna praktyka to:

• czujnik pompy ciepła w środkowej strefie zbiornika,
• praca grzałki głównie w górnej części (wiele zasobników ma tuleję pod grzałkę właśnie wysoko),
• ustawienie górnego progu temperatury CWU dla pompy na rozsądnie niskim poziomie, który nie dogania maksymalnej temperatury grzałki.

Współpraca z innymi źródłami – kocioł gazowy, kominek, solary

Integracja z istniejącym kotłem gazowym

Jeżeli w domu jest już kocioł gazowy (kondensacyjny lub starszy atmosferyczny), układ CWU można zbudować na kilka sposobów. Najczęściej spotyka się dwie podstawowe konfiguracje:

• pompa ciepła + kocioł na jednym zasobniku z dwiema wężownicami – dolna wężownica pracuje z pompą, górna z kotłem,
• kocioł jako źródło szczytowe – pompa ciepła ogrzewa zasobnik, a kocioł dogrzewa wodę tylko po przekroczeniu określonego zapotrzebowania lub temperatury.

W pierwszym wariancie kluczowe jest ustawienie priorytetów źródeł. W dobrze zaizolowanym domu z fotowoltaiką pompa ciepła powinna być źródłem głównym, a kocioł gazowy – rezerwowym. Sprawdza się układ, w którym:

• pompa ciepła ma zadanie np. 45–48°C w trybie dziennym,
• kocioł włącza się tylko, gdy temperatura wody spadnie poniżej np. 38–40°C, a pompa nie nadąża (np. przy bardzo niskich temperaturach zewnętrznych lub awarii).

W praktyce oznacza to minimalne zużycie gazu poza ekstremalnymi sytuacjami. W instalacjach bez fotowoltaiki kocioł bywa ustawiany jako „dogrzewacz” do wyższych temperatur (55–60°C), ale przy PV lepiej tę funkcję powierzyć grzałce, która skorzysta z tańszej energii własnej.

Jeżeli zamiast zasobnika z dwiema wężownicami jest zasobnik z jedną wężownicą, często stosuje się układ: pompa ciepła grzeje wodę przez wężownicę, a kocioł gazowy ma wyjście na dodatkową wężownicę płytową lub zasila szeregowo drugi, mniejszy zasobnik. Każde „piętrzenie” zbiorników podnosi straty postojowe, więc taki układ ma sens głównie wtedy, gdy:

• istniejący kocioł ma jeszcze sporo życia,
• nie opłaca się wymieniać całego zasobnika,
• pompa ciepła jest dobrana „na styk” i przy szczytach zapotrzebowania potrzebne jest wspomaganie.

Kominek z płaszczem wodnym i CWU

Kominek z płaszczem wodnym historycznie często służył do podgrzewania CWU. Przy współpracy z pompą ciepła i PV jego rola zwykle się zmienia: z głównego źródła na źródło uzupełniające / awaryjne. Dwa najczęściej spotykane układy to:

• kominek podłączony do górnej wężownicy zasobnika – dogrzewa wodę w sezonie grzewczym, gdy i tak się pali,
• kominek pracujący tylko na CO, a CWU w całości obsługiwane przez pompę i PV.

W pierwszym scenariuszu łatwo o sytuację, w której kominek przegrzewa górną strefę zasobnika, a pompa ciepła „myśli”, że woda jest zbyt zimna. Pomaga wtedy:

• odseparowanie czujnika temperatury pompy od samej góry zbiornika (montaż niżej),
• ustawienie maksymalnej temperatury CWU widzianej przez pompę na poziomie np. 50–52°C,
• logika sterowania, która blokuje dogrzew kominkiem po osiągnięciu konkretnej temperatury w górze zasobnika.

Jeżeli dom jest dobrze docieplony, a kominek pełni raczej funkcję „klimatyczną”, niż podstawowego źródła, prostszy i stabilniejszy jest drugi wariant – kominek tylko na CO. CWU pozostaje wówczas w pełni w gestii pompy i fotowoltaiki, co ułatwia sterowanie nadwyżkami i priorytetami.

Solary a fotowoltaika – kiedy ma sens podwójny system?

Domy modernizowane etapami często mają istniejącą instalację solarną do CWU, do której później dochodzą PV i pompa ciepła. Pojawia się wtedy pytanie: integrować wszystko, czy odciąć solary i korzystać tylko z PV?

Rozsądne kryteria oceny są trzy:

1. Stan techniczny kolektorów i osprzętu – jeżeli układ jest w dobrym stanie i nie sprawia problemów (brak częstych przegrzań, poprawne ciśnienie, sterownik działa), dołożenie PV nie wymusza ich likwidacji.
2. Pojemność zasobnika – solary „lubią” duży zasobnik, a pompa ciepła też korzysta na większej objętości CWU przy PV. Jeżeli zasobnik ma dwie wężownice (dolna – solary, środkowa – pompa), obydwa źródła mogą pracować równolegle, choć wymaga to przemyślanego sterowania.
3. Profil zużycia – w domach z dużą sezonową obecnością (np. pensjonaty, wynajem) solary o dużej mocy mogą dostarczyć znaczącą ilość darmowego ciepła, szczególnie latem.

Z punktu widzenia eksploatacji

• same solary – wysoka wydajność latem, ale zero korzyści zimą, gdy CWU jest najdroższe do podgrzania,
• sama PV + pompa ciepła – stabilne źródło energii cały rok, możliwość wykorzystania prądu także do innych odbiorników,
• solary + PV + pompa – największa złożoność, lecz szansa na minimalne koszty CWU, jeśli system jest dobrze zestrojony.

W praktyce coraz częściej nowe instalacje rezygnują z kolektorów na rzecz samej fotowoltaiki. Tam, gdzie solary już są i działają poprawnie, ich pozostawienie jako „bonusowego” źródła doładowania CWU ma sens, o ile nie generują dodatkowych awarii i kosztów serwisu.

Różnice w konfiguracji dla domów całorocznych i sezonowych

Sposób ustawienia bojlera i pompy ciepła znacząco różni się między domem całorocznym a domkiem letniskowym czy domem używanym okazjonalnie.

Dla domu zamieszkanego przez cały rok typowe są ustawienia:

• stały harmonogram CWU z niewielkimi korektami sezonowymi,
• okresowe dogrzewanie do wyższych temperatur (antylegionella) w określone dni,
• ciepła woda dostępna praktycznie non stop w zbliżonej temperaturze.

W domach sezonowych podejście jest inne. Dobrze sprawdza się wyraźne rozdzielenie trybu „pusty dom” i „tryb pobytu”:

• w trybie pustym zasobnik jest praktycznie wyłączony, a temperatura utrzymywana np. na minimalnym poziomie antyzamarzaniowym lub CWU całkowicie nieaktywne,
• na dzień przed przyjazdem można zdalnie włączyć pompę i harmonogram grzania CWU,
• po wyjeździe instalacja automatycznie wraca do trybu oszczędnego.

Jeżeli domek jest użytkowany weekendowo, PV często produkuje energię głównie w tygodniu, gdy nikogo nie ma. Wtedy bardziej opłaca się:

• wykorzystać zasobnik jako bufor tylko w ograniczonym zakresie (np. dogrzanie do 55–60°C w piątek),
• resztę nadwyżek PV skierować na inne odbiorniki (np. klimatyzacja, basen, grzałka w buforze CO), niż „dopiekanie” CWU na zapas, który nie zostanie zużyty.

Regulacja temperatury w punktach poboru – mieszacze termostatyczne

Przy współpracy pompy ciepła, grzałki i ewentualnie innych źródeł temperatura w zasobniku potrafi wahać się w szerokim zakresie. Z jednej strony jest to korzystne dla wykorzystania nadwyżek PV, z drugiej – utrudnia komfortowe korzystanie z kranów i pryszniców. Rozwiązaniem jest zawór mieszający termostatyczny na wyjściu ciepłej wody.

Mieszacz ustawia się np. na 42–45°C i niezależnie od tego, czy w zasobniku jest 45 czy 60°C, na instalację wychodzi stabilna temperatura. Taki układ:

• zwiększa bezpieczeństwo – brak ryzyka poparzeń przy wysokich temperaturach CWU w zasobniku,
• pozwala ładować zasobnik do wyższych temperatur przy nadwyżkach PV, a mimo to komfort z kranu jest zawsze ten sam,
• zapewnia stabilniejsze działanie baterii termostatycznych w prysznicach.

Porównując dwa podejścia:

• bez mieszacza – prostsza instalacja, mniejsze koszty inwestycyjne, ale skoki temperatury na kranach przy zmianach nastaw CWU,
• z mieszaczem – nieco wyższy koszt, za to możliwość „magazynowania” większej ilości energii w postaci wyższej temperatury i lepszy komfort użytkowania.

Przy systemach z PV i dużymi zasobnikami wybór mieszacza zwykle się zwraca – pozwala w pełni wykorzystać wyższe temperatury w górnej części zbiornika, bez kompromisów na wygodzie.

Typowe błędy przy konfiguracji bojlera z pompą ciepła i PV

W praktyce instalacyjnej powtarza się kilka charakterystycznych pomyłek. Zestawienie ich obok siebie dobrze pokazuje, czego unikać:

• Zbyt wysoka temperatura zadana na co dzień – ustawienie 55–60°C jako standardu dla pompy ciepła obniża COP i wymusza częstsze dogrzewanie. Lepszy jest tryb: 45–48°C na co dzień + okresowe podbijanie grzałką w czasie słońca lub dezynfekcji.
• Brak priorytetu CWU – w efekcie pompa ciepła „szarpie” między grzaniem domu a bojlerem. W większości przypadków twardszy priorytet CWU (choćby czasowy) stabilizuje pracę i poprawia komfort ciepłej wody.
• Niedoszacowany zasobnik przy dużej instalacji PV – przy sporych nadwyżkach prądu zbiornik 120 l staje się wąskim gardłem. Często lepszy jest większy zasobnik 200–300 l, nawet kosztem nieco większych strat postojowych.
• Zły montaż czujników temperatury – czujnik pompy umieszczony zbyt wysoko „widzi” tylko najcieplejszą warstwę i wyłącza pompę zbyt wcześnie; zbyt nisko – powoduje pracę sprężarki przy już przegrzanej górze zasobnika.
• Brak logiki sterowania grzałką PV – proste włączenie/wyłączenie w oparciu o godzinę sprawdza się tylko częściowo. Kiedy to możliwe, lepszy jest sterownik analizujący faktyczne nadwyżki (np. sygnał z licznika dwukierunkowego).

Konfiguracja z dwoma zasobnikami – kiedy to ma sens

Niekiedy bardziej opłaca się pozostawić dwa zbiorniki CWU, zamiast wymieniać wszystko na jeden duży. Spotyka się dwa scenariusze:

• stary zasobnik od kotła + nowy zasobnik od pompy ciepła,
• zasobnik „magazynowy” pod PV + roboczy zasobnik CWU.

W pierwszym wariancie stary zasobnik pracuje np. z kotłem gazowym lub kominkiem, a nowy – z pompą ciepła. Możliwe są dwa sposoby wpięcia:

• szeregowo – woda z pierwszego zasobnika trafia do drugiego jako podgrzana zimna; dobre, gdy jedno ze źródeł ma służyć jako wstępne podgrzewanie (np. solary → pompa),
• równolegle – każdy zasobnik obsługuje inną gałąź instalacji lub przełącza się przepływowo zaworami; rzadziej stosowane, bardziej skomplikowane.

Drugi scenariusz ma sens przy dużej PV i chęci maksymalnego „zmagazynowania” energii elektrycznej w formie ciepła. Wtedy:

• pierwszy, większy zbiornik jest grzany głównie grzałką z PV do wysokiej temperatury (np. 70°C),
• drugi, mniejszy pracuje z pompą ciepła jako zasobnik roboczy na 42–48°C,
• między nimi montuje się wymiennik lub układ mieszający, który stopniowo „ściąga” energię z dużego bufora do roboczego zbiornika.

Porównując do jednego dużego zasobnika:

• jeden zbiornik – prostsza hydraulika, mniejsze ryzyko błędów, ale trudniej jednocześnie optymalizować pracę pompy i grzałki PV przy skrajnie różnych temperaturach,
• dwa zbiorniki – większa elastyczność i potencjał oszczędności przy dobrze ustawionej automatyce, w zamian za wyższe koszty i większą złożoność układu.

Strategie sterowania – proste timery vs. inteligentne systemy

Sposób sterowania całym układem CWU wpływa na rachunki tak samo mocno, jak dobór pojemności zasobnika. W praktyce spotykane są trzy poziomy zaawansowania:

• sterowanie podstawowe – klasyczny termostat w zasobniku, ewentualnie prosty harmonogram na sterowniku pompy (pory dnia),
• sterowanie z sygnałem z licznika energii – grzałka (lub czasem pompa) włącza się przy wykryciu eksportu energii do sieci powyżej określonego progu,
• system inteligentny – integracja z automatyką domową, prognozą pogody, dynamicznymi taryfami energii.

Porównując dwa pierwsze podejścia:

Co warto zapamiętać

• Konfiguracja systemu CWU w domu z fotowoltaiką i pompą ciepła ma krytyczny wpływ na rachunki, bo ciepła woda potrafi zużyć 20–40% całej energii – źle ustawiony bojler realnie „zjada” zyski z PV.
• Kluczowe elementy optymalizacji to: odpowiednio dobrana pojemność zasobnika, realistyczne temperatury zadane, dobrze ustawiona histereza i spójne harmonogramy pracy – tak, aby pompa ciepła nie pracowała na niepotrzebnie wysokich temperaturach.
• Potrzeba pogodzenia komfortu (zawsze dostępna ciepła woda) z niskimi kosztami wymaga zgrania kalendarza pracy pompy ciepła z produkcją z PV i ewentualną taryfą G12; samo „grzanie kiedy taniej” lub „tylko gdy świeci słońce” zwykle prowadzi do braków CWU albo wyższych rachunków.
• Klasyczny bojler elektryczny jest prosty, ale zawsze grzeje energią z sieci, podczas gdy zasobnik z wężownicą pozwala wykorzystać wysoką sprawność pompy ciepła (COP); przy fotowoltaice i PC zasobnik z dużą wężownicą jest z reguły rozwiązaniem korzystniejszym ekonomicznie.
• Współpraca pompy ciepła i grzałki elektrycznej wymaga jasnego podziału ról: pompa ciepła powinna obsługiwać codzienne, „bazowe” grzanie CWU w niskich temperaturach, a grzałka jedynie dogrzewać nadwyżkami z PV lub służyć jako rezerwa/legionella, zamiast pracować równolegle i chaotycznie.
