Sprzęgło hydrauliczne czy bufor do pompy ciepła – różnice w małej instalacji

Zimne grzejniki i ciągłe wyłączanie sprężarki: z czym mierzy się mała instalacja po montażu pompy ciepła

Typowy scenariusz modernizacyjny w domu o powierzchni od 90 do 130 metrów kwadratowych wygląda niemal identycznie: kocioł na paliwo stałe lub gaz płynny zostaje zastąpiony inwerterową pompą ciepła typu monoblok o mocy 6–8 kW. Na zewnątrz panuje temperatura rzędu 5–7°C, a w pomieszczeniach termostaty ustawiono na 21°C. Urządzenie uruchamia się, wentylator i sprężarka przyspieszają, a po upływie zaledwie 90–120 sekund następuje nagłe wyłączenie agregatu. Po kilku minutach postoju cykl powtarza się od nowa. W tym samym czasie grzejniki na piętrze pozostają ledwo letnie, a na wyświetlaczu sterownika pojawiają się powiadomienia o przekroczeniu maksymalnej temperatury zasilania lub ostrzeżenia o zbyt niskiej delcie temperatur.

Taka sytuacja w małym budynku nie wynika najczęściej z usterki samej pompy ciepła, lecz ze zderzenia charakterystyki nowoczesnego źródła inwerterowego z hydraulicznym układem odbiorczym o znikomej pojemności wodnej. W małej instalacji każdy litr zładu i każdy metr rury ma bezpośrednie przełożenie na dynamikę wymiany energii. Kiedy źródło ciepła próbuje oddać minimalną moc modulacji, a instalacja nie jest w stanie jej odebrać lub przetransportować, układ wchodzi w stan niestabilności.

Syndrom taktowania w małych domach – objawy w codziennej eksploatacji

Taktowanie, czyli praca sprężarki w krótkich, rwanych interwałach, ujawnia się najsilniej w okresach przejściowych (jesień oraz wczesna wiosna). W tym czasie straty ciepła niewielkiego, ocieplonego budynku wynoszą zaledwie 1,5–2,5 kW. Dolna granica modulacji sprężarki dla jednostki o mocy nominalnej 8 kW wynosi zazwyczaj około 2,0–2,8 kW mocy termicznej. Jeśli ciepło to trafi do instalacji o zładzie rzędu 40–60 litrów (na przykład kilka nowoczesnych grzejników płytowych i cienkie rury PEX 16 mm), temperatura wody na zasilaniu wzrasta o 5 K w czasie poniżej minuty. Automatyka pompy ciepła, rejestrując szybki wzrost temperatury powyżej zadanej krzywej grzewczej, natychmiast odcina zasilanie inwertera w celu ochrony układu chłodniczego.

Kolejnym czytelnym objawem problemów hydraulicznych w małym układzie są komunikaty błędów przepływu (ang. flow error). Występują one w momencie, gdy zintegrowana w pompie ciepła pompa obiegowa o zmiennej prędkości obrotowej próbuje wymusić zadany przepływ masowy przez instalację, w której termostaty na grzejnikach lub siłowniki pętli podłogowych uległy przymknięciu. Następuje wtedy gwałtowny skok ciśnienia różnicowego, spadek przepływu poniżej progu krytycznego (często poniżej 8–10 l/min dla jednostek 6–8 kW) i zatrzymanie awaryjne.

Równolegle użytkownicy obserwują paradoks termiczny: mimo że pompa ciepła zużywa prąd

i generuje zauważalne koszty, w pomieszczeniach panuje chłód, a grzejniki grzeją wyłącznie w swojej górnej części. Dzieje się tak, ponieważ agregat wyłącza się, zanim zdoła wprowadzić wymaganą ilość energii do masywniejszych elementów układu. Zamiast równomiernego, ciągłego wygrzewania, instalacja odbiera jedynie impulsowe uderzenia gorącej wody, które natychmiast wygasają po przejściu urządzenia w stan czuwania.

Kolejnym newralgicznym punktem małych zładów jest proces odszraniania parownika, czyli tzw. defrost. Podczas odwrócenia obiegu chłodniczego pompa ciepła nie oddaje energii do budynku, lecz pobiera ją gwałtownie z instalacji grzewczej, aby stopić szron zalegający na lamel

elach wymiennika zewnętrznego. Jeśli w układzie brakuje zgromadzonej energii cieplnej, temperatura zładu gwałtownie spada, co może wywołać zrzut zimnej wody na grzejniki lub błąd presostatu niskiego ciśnienia w obiegu chłodniczym.

Anatomia konfliktu hydraulicznego: dlaczego pompa ciepła nie wybacza błędów znanych z kotłów gazowych

Większość problemów po modernizacji kotłowni wynika z faktu, że instalatorzy próbują traktować inwerterową pompę ciepła jak kocioł gazowy lub węglowy. Tymczasem te dwa źródła pracują na skrajnie odmiennych parametrach fizycznych, których nie da się pogodzić bez odpowiedniej adaptacji hydrauliki.

Kondensacyjny kocioł gazowy projektuje się zazwyczaj do pracy na wysokiej delcie temperatur (ΔT = 15–20 K). Oznacza to, że aby przekazać do instalacji moc 8 kW, kocioł potrzebuje stosunkowo małego przepływu wody – na poziomie około 350–450 litrów na godzinę. Przekroje rur o średnicy wewnętrznej kilkunastu milimetrów oraz standardowe grzejnikowe zawory termostatyczne z łatwością radzą sobie z taką objętością cieczy, nie generując nadmiernych oporów liniowych.

Pompa ciepła działa w oparciu o obieg termodynamiczny ze sprężarką, która dla zachowania wysokiej efektywności (COP) oraz bezpieczeństwa wymiennika płytowego wymaga bardzo małej delty temperatur, wynoszącej zazwyczaj ΔT = 5 K (maksymalnie 7 K). Aby ta sama pompa o mocy 8 kW oddała swoją moc przy delcie 5 K, przez skraplacz musi przepłynąć strumień wody o wielkości od 1200 do niemal 1400 litrów na godzinę. Jest to przepływ trzykrotnie, a niekiedy czterokrotnie większy niż w przypadku kotła gazowego.

W małej instalacji grzejnikowej pojawia się w tym momencie zjawisko dławienia hydraulicznego:

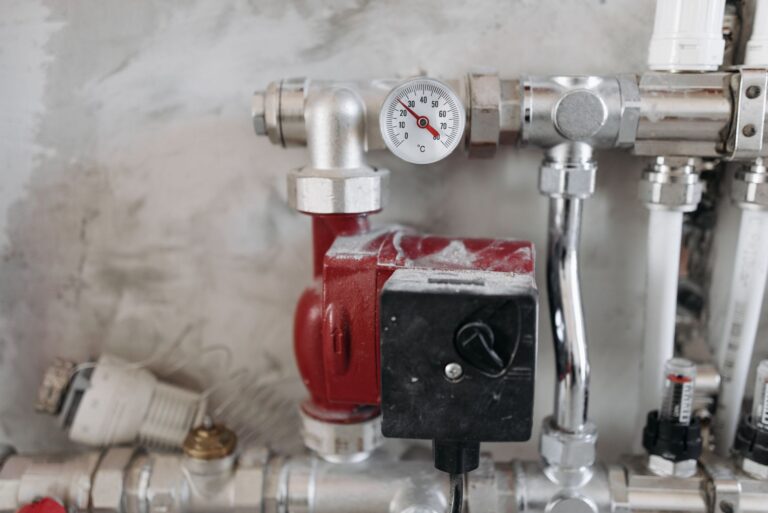

• Wzrost oporów liniowych i miejscowych: opór hydrauliczny rośnie z kwadratem prędkości przepływu. Tłoczenie 1300 l/h przez stare rozdzielacze, cienkie podejścia PEX 16 mm czy zardzewiałe zawory grzejnikowe wywołuje ogromne straty ciśnienia, szum w rurach i przeciążenie pompy obiegowej.
• Dynamiczne odcinanie odbiorników: gdy głowice termostatyczne w nasłonecznionych pokojach przymykają się, opór instalacji skokowo rośnie. Podczas gdy kocioł gazowy po prostu zredukuje płomień i zwolni pompę, pompa ciepła natychmiast traci wymagany przepływ krytyczny, co skutkuje awarią przepływomierza lub skokiem temperatury zasilania.

Konflikt sprowadza się więc do prostego faktu: obieg pierwotny (pompa ciepła) bezwzględnie domaga się wysokiego, stabilnego przepływu cieczy, podczas gdy mały obieg wtórny (grzejniki z termostatami) dynamicznie zmienia swoją przepustowość, spadając często do wartości bliskich zeru.

Klasyczne sprzęgło hydrauliczne – zasada działania, mity i pułapki temperaturowe

Najprostszą odpowiedzią instalatora na konflikt przepływów bywa montaż klasycznego sprzęgła hydraulicznego w postaci pionowego profilu stalowego o małej pojemności (zazwyczaj 2–5 litrów). Zadaniem sprzęgła jest mechaniczne rozdzielenie obiegu źródła od obiegu grzejnikowego, co pozwala pompie w agregacie pracować z innym wydatkiem niż pompa zasilająca grzejniki.

Choć sprzęgło bezsprzecznie eliminuje problem błędów braku przepływu (ang. flow error), w małej instalacji z pompą ciepła tworzy poważne skutki uboczne, które rujnują ekonomikę ogrzewania.

Pułapka podmieszania i spadek temperatury zasilania

Sprzęgło hydrauliczne działa prawidłowo tylko wtedy, gdy przepływy po stronie pierwotnej i wtórnej są idealnie zrównoważone. W rzeczywistości domowej instalacji taki stan trwa zaledwie ułamki sekund. Gdy termostaty na grzejnikach przymkną się i pompa obiegowa grzejników zmniejszy swoją wydajność, powstaje przewaga przepływu po stronie pompy ciepła ($Q_1 > Q_2$). Nadmiar gorącej wody z zasilania zawraca wewnątrz sprzęgła bezpośrednio do powrotu pompy ciepła.

W efekcie powrót do agregatu gwałtownie rośnie, a automatyka wyłącza sprężarkę, mimo że w pokojach jest chłodno. Pompa ciepła taktuje niemal tak samo, jak bez sprzęgła, ponieważ 3-litrowa objętość separatora nie zapewnia żadnej bezwładności termicznej.

Jeszcze groźniejsza dla portfela jest sytuacja odwrotna ($Q_1 < Q_2$), gdy pompa grzejnikowa tłoczy więcej wody niż agregat. W sprzęgle dochodzi wówczas do zasysania wychłodzonej wody z powrotu instalacji do rury zasilającej grzejniki. Zjawisko to, zwane degradacją temperatury zasilania, powoduje spadek temperatury wody płynącej na dom o 3–5°C w stosunku do tego, co wyprodukowała pompa ciepła.

Aby grzejniki osiągnęły wymaganą temperaturę 45°C, pompa ciepła zmuszona jest grzać wodę do 48–50°C. Każde podniesienie temperatury zasilania na sprężarce o 1°C obniża sezonowy wskaźnik efektywności SCOP o około 2,5%. W skali sezonu oznacza to wzrost rachunków za prąd o kilkanaście procent wyłącznie z powodu strat na sprzęgle.

Dodatkowo klasyczne sprzęgło o objętości kilku litrów nie wnosi nic w kwestii procesu odszraniania. W małym układzie 50-litrowym pobór energii na defrost wciąż wychładza bezpośrednio grzejniki, wywołując trzaski rozszerzających się rur i dyskomfort cieplny.

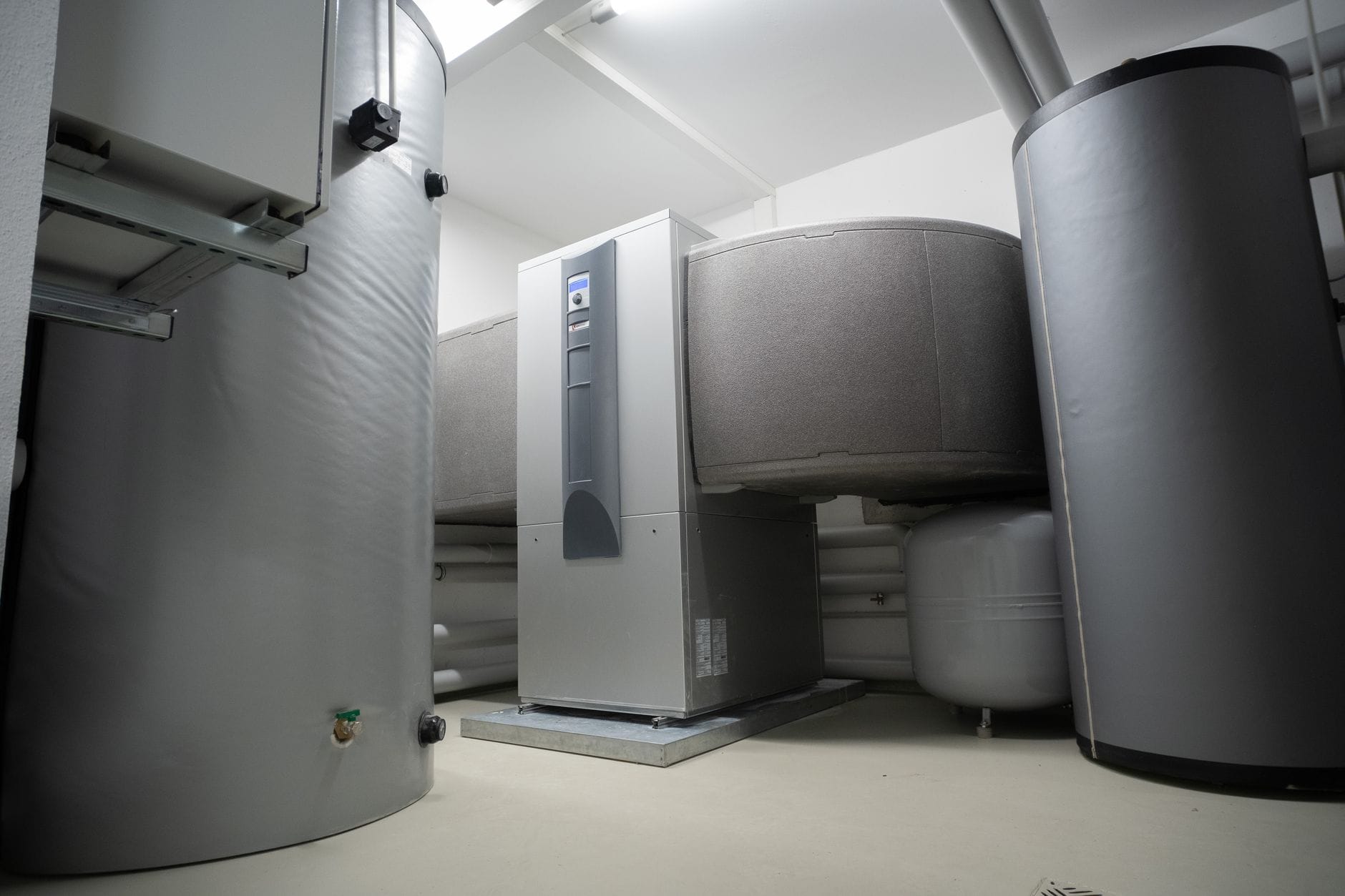

Bufor ciepła jako akumulator i stabilizator: fakty o wariantach podłączenia

W małych instalacjach rolę elementu dopasowującego musi przejąć zbiornik buforowy. W przeciwieństwie do sprzęgła, bufor łączy funkcję separacji hydraulicznej z akumulacją energii, jednak o jego sukcesie decyduje sposób wpięcia w układ. Błędny schemat połączenia bufora może powielić wszystkie wady sprzęgła hydraulicznego przy znacznie wyższym koszcie inwestycyjnym.

Wariant 1: Bufor równoległy (czterokróćcowy) – sprzęgło o dużej masie

W tym układzie bufor (zazwyczaj o pojemności 100–200 litrów) podłączony jest czterema króćcami: dwa z nich obsługują pompę ciepła, a dwa obieg grzejnikowy. Zbiornik działa dokładnie tak samo jak sprzęgło hydrauliczne, ale dzięki dużej objętości wody eliminuje natychmiastowe taktowanie sprężarki.

• Zalety: całkowite uniezależnienie przepływów, pełna ochrona przed błędami przepływu, duży zapas energii na proces odszraniania parownika (defrost nie powoduje wychłodzenia grzejników), możliwość zasilania wielu obiegów o różnych temperaturach.
• Wady: ryzyko podmieszania wody wewnątrz zbiornika i utraty kilku stopni na zasilaniu (wymaga bardzo precyzyjnego wyregulowania wydatku pomp), wyższy koszt armatury (niezbędna dodatkowa grupa pompowa z własną pompą obiegową).

Ten schemat jest konieczny w małych domach, w których instalacja odbiorcza jest mocno podzielona (np. grzejniki na piętrze, podłogówka na dole ze sterowaniem strefowym), a przepływy w instalacji podlegają gwałtownym wahaniom pod wpływem automatyki pokojowej.

Wariant 2: Bufor szeregowy na powrocie (dwukróćcowy) – maksymalna sprawność

W małej, jednorodnej instalacji grzejnikowej optymalnym technicznie rozwiązaniem jest wpięcie zbiornika buforowego (50–100 litrów) szeregowo w rurociąg powrotny, pomiędzy grzejnikami a pompą ciepła. W tym układzie pracuje wyłącznie wbudowana w pompę ciepła pompa obiegowa, która tłoczy wodę bezpośrednio do grzejników.

• Brak strat temperaturowych: woda o temperaturze obliczeniowej trafia prosto z wymiennika pompy ciepła na grzejniki. Nie występuje zjawisko podmieszania ani degradacji parametru zasilania, co gwarantuje pracę na najwyższym możliwym współczynniku COP.
• Zwiększenie zładu i stabilizacja defrostu: bufor umieszczony na powrocie stanowi magazyn ciepła wykorzystywany podczas odwrócenia obiegu chłodniczego. Ciepło do stopienia lodu pobierane jest ze zbiornika, a nie z grzejników w pokojach.
• Prostota i niższy koszt: brak konieczności instalowania drugiej pompy obiegowej, co obniża pobór prądu kotłowni o 30–60 W w sposób ciągły.

Warunkiem bezwzględnym dla wariantu szeregowego jest zapewnienie stałego minimalnego przepływu przez instalację. W małym budynku z grzejnikami płytowymi wymaga to demontażu głowic termostatycznych na 2–3 największych grzejnikach (np. w salonie i łazience) lub zamontowania zaworu upustowo-nadmiarowego różnicy ciśnień (tzw. by-passu) na końcu instalacji. Zawór ten otwiera się tylko wtedy, gdy pozostałe termostaty ulegną zamknięciu, gwarantując pompie ciepła obieg bez wchodzenia w stan awarii.

Kryteria wyboru dla małego zładu: sprzęgło czy bufor?

Dla małej instalacji o zładzie poniżej 80 litrów wybór sprowadza się do precyzyjnej oceny specyfiki odbiorników ciepła:

• Klasyczne sprzęgło hydrauliczne: należy odrzucić w małych instalacjach z pompą ciepła. Nie rozwiązuje problemu zbyt małej pojemności wodnej, prowadzi do taktowania w okresach przejściowych i obniża COP przez podmieszanie strumieni.
• Bufor szeregowy na powrocie (50–80 l): najlepszy wybór, gdy instalacja oparta jest wyłącznie na grzejnikach o małych oporach lub jednorodnej podłogówce, a priorytetem jest najniższe zużycie energii elektrycznej i zachowanie bezpośredniej temperatury zasilania.
• Bufor równoległy (100–150 l): wybór bezpieczny i uzasadniony w sytuacji, gdy układ posiada rozbudowaną automatykę strefową (siłowniki odcinające większość pętli), zróżnicowane obiegi grzewcze lub cienkie rury uniemożliwiające uzyskanie przepływu nominalnego bezpośrednio przez grzejniki.

Pułapki montażowe przy modernizacji małej instalacji: czego bezwzględnie unikać

Wdrożenie bufora zamiast sprzęgła hydraulicznego rozwiązuje problem taktowania i odszraniania, jednak błędy na etapie projektu i montażu mogą zniweczyć zyski z modernizacji kotłowni. W małych zładach woda reaguje na błędy hydrauliczne ze zdwojoną siłą.

Do najczęstszych uchybień wykonawczych należą:

• Pozostawienie klasycznego sprzęgła „na wszelki wypadek”: montaż małego sprzęgła pionowego tuż przed buforem szeregowym lub w parze z nim. Wprowadza to niepotrzebne przewężenia, potęguje ryzyko fałszywych odczytów temperatur i obniża temperaturę zasilania grzejników bez jakichkolwiek korzyści ruchowych.
• Przewymiarowanie bufora równoległego: instalacja zbiornika 300–500 litrów w małym domu nie poprawi komfortu, lecz wygeneruje stałe straty postojowe przez izolację (tzw. straty gotowości) i wydłuży czas nagrzewania zładu po nocnym obniżeniu temperatury. Dla pomp ciepła o mocy 5–8 kW w małym budynku optymalna pojemność rzadko przekracza 100–150 litrów.
• Brak regulacji przepływów na pompach w układzie równoległym: pozostawienie fabrycznych biegów na pompie obiegowej instalacji odbiorczej. Jeśli pompa grzejnikowa tłoczy 1800 l/h, a pompa w agregacie tylko 1200 l/h, bufor równoległy zaczyna działać jak mikser chłodzący zasilanie, co wymusza podbicie krzywej grzewczej i generuje zawyżone rachunki za prąd.
• Błędna lokalizacja czujnika temperatury bufora: umieszczenie czujnika sterującego pracą pompy ciepła w dolnej, chłodnej strefie bufora równoległego skutkuje przegrzewaniem górnej części zbiornika i pracą sprężarki na zbyt wysokim skraplaniu. Czujnik powinien znajdować się w górnej lub środkowej gildii pomiarowej, zależnie od wytycznych producenta automatyki.
• Zablokowanie przepływu przy buforze szeregowym: montaż bufora szeregowego na powrocie bez jednoczesnego zabezpieczenia minimalnego przepływu. Zamknięcie wszystkich głowic termostatycznych przez domowników w ciepły, słoneczny dzień natychmiast zatrzyma przepływ i wywoła błąd awaryjny agregatu, jeśli w układzie zabrakło zaworu upustowego różnicy ciśnień.

Ścieżka doboru dla małej kotłowni: jak podjąć właściwą decyzję

Prawidłowe dopasowanie hydrauliki do małego budynku zależy od rzetelnej oceny stanu istniejącej instalacji. Aby uniknąć kosztownych poprawek po pierwszym sezonie grzewczym, decyzję techniczną warto oprzeć na schemacie weryfikacji parametrów układu.

1. Ocena średnic rur i oporów przepływu:

   Jeżeli stara instalacja wykonana jest z rur o małych przekrojach (np. gałązki grzejnikowe Cu 15 mm lub PEX 16 mm o znacznej długości), tłoczenie wymaganego dla pompy ciepła strumienia powyżej 1100–1300 l/h wywoła uciążliwy szum i przekroczy maksymalną wysokość podnoszenia pompy wbudowanej w jednostkę. W takim przypadku jedynym bezpiecznym wyborem jest bufor równoległy (czterokróćcowy) z osobną, regulowaną pompą obiegową na dom.

2. Weryfikacja podziału na strefy grzewcze:

   Obecność dwóch zróżnicowanych temperaturowo obiegów (np. parter z pętlami podłogowymi ze sterowaniem siłownikami oraz poddasze z grzejnikami) bezwzględnie wymaga separacji hydraulicznej, jaką daje bufor równoległy pełniący rolę sprzęgła o dużej bezwładności termicznej.



3. Możliwość zapewnienia stałego odbioru (instalacja jednorodna):

   Gdy cały dom ogrzewany jest grzejnikami o niskich oporach hydraulicznych, a inwestor akceptuje pozostawienie 2–3 grzejników stale otwartych (bądź zastosowanie by-passu nadmiarowo-upustowego), bezkonkurencyjnym rozwiązaniem pod kątem efektywności energetycznej jest bufor szeregowy na powrocie (dwukróćcowy) o pojemności 50–80 l. Pozwala on zachować fabryczny parametr zasilania bez strat na podmieszaniu i ogranicza koszty inwestycyjne do minimum.

Ostateczna decyzja montażowa powinna zawsze wynikać z zestawienia charakterystyki hydraulicznej istniejących rurociągów z minimalnym przepływem krytycznym deklarowanym w karcie technicznej danej pompy ciepła. Zastąpienie miniaturowego sprzęgła hydraulicznego odpowiednio wpiętym buforem eliminuje zjawisko taktowania, zabezpiecza proces defrostu i pozwala sprężarce pracować z maksymalnym współczynnikiem wydajności przez cały sezon grzewczy.

Bilans przepływów w praktyce: dlaczego błąd regulacji niweczy wybór bufora

Prawidłowe wpięcie zbiornika w schemat instalacji to zaledwie połowa sukcesu. O tym, czy mała kotłownia osiągnie zakładaną sprawność, decyduje zrównoważenie wydatków masowych wody po obu stronach układu.

W przypadku klasycznego sprzęgła hydraulicznego oraz bufora równoległego powstają dwa niezależne obiegi: pierwotny (pompa ciepła – zasobnik) oraz wtórny (zasobnik – instalacja grzejnikowa). Każdy z nich ma własną pompę obiegową. W idealnych warunkach laboratoryjnych przepływ pierwotny powinien precyzyjnie odpowiadać przepływowi wtórnemu. W realiach małego budynku jednorodzinnego taka równowaga bez dokładnego wyregulowania niemal nigdy nie występuje.

Co dzieje się, gdy te wartości się rozjeżdżają?

• Przepływ pompy ciepła jest większy niż odbiór grzejników (V1 > V2): Nadmiar podgrzanej wody nie trafia do pomieszczeń, lecz przemieszcza się pionowo w dół bufora lub sprzęgła i wraca prosto do wymiennika agregatu. Czujnik powrotu rejestruje gwałtowny wzrost temperatury. Sterownik uznaje, że dom został nagrzany, po czym gasi sprężarkę, mimo że w pokojach grzejniki są zaledwie letnie.
• Przepływ grzejników jest większy niż wydatek pompy ciepła (V2 > V1): Pompa instalacyjna tłoczy wodę szybciej, niż jednostka zdąży ją przygotować. W efekcie zasysa chłodną wodę z powrotu instalacji przez dolną strefę zbiornika i miesza ją z gorącym zasilaniem. Na grzejniki trafia woda o temperaturze o 3–5°C niższej, niż wyprodukowała sprężarka. Domownicy odczuwają chłód, a jedynym intuicyjnym ratunkiem wydaje się sztuczne podniesienie krzywej grzewczej, co drastycznie obniża sezonowy współczynnik efektywności (SCOP).

W buforze szeregowym ten problem w ogóle nie występuje, ponieważ w układzie pracuje tylko jedna pompa obiegowa, a przepływ przez skraplacz pompy i grzejniki jest fizycznie tożsamy.

Rachunek inwestycyjny i eksploatacyjny: cena pozornych oszczędności

Pomiędzy klasycznym sprzęgłem, buforem szeregowym a buforem równoległym istnieją wyraźne różnice w nakładach początkowych oraz bieżących kosztach zasilania kotłowni energią elektryczną.
